流動(dòng)性

2.1熱塑性塑料流動(dòng)性大小，一般可從分子量大小、熔融指數(shù)、阿基米德螺旋線流動(dòng)長(zhǎng)度、表現(xiàn)粘度及流動(dòng)比（流程長(zhǎng)度/塑件壁厚）等一系列指數(shù)進(jìn)行分析。分子量小，分子量分布寬，分子結(jié)構(gòu)規(guī)整性差，熔融指數(shù)高、螺流動(dòng)長(zhǎng)度長(zhǎng)、表現(xiàn)粘度小，流動(dòng)比大的則流動(dòng)性就好，對(duì)同一品名的塑料必須檢查其說(shuō)明書判斷其流動(dòng)性是否適用于注塑成型。按模具設(shè)計(jì)要求大致可將常用塑料的流動(dòng)性分為三類：

①流動(dòng)性好 PA、PE、PS、PP、CA、聚（4）甲基戍烯；

②流動(dòng)性中等 聚苯乙烯系列樹脂（如ABS、AS）、PMMA、POM、聚苯醚；

③流動(dòng)性差 PC、硬PVC、聚苯醚、聚砜、聚芳砜、氟塑料。

2.2各種塑料的流動(dòng)性也因各成型因素而變，主要影響的因素有如下幾點(diǎn)：

①溫度料溫高則流動(dòng)性增大，但不同塑料也各有差異，PS（尤其耐沖擊型及MFR值較高的）、PP、PA、PMMA、改性聚苯乙烯（如ABS、AS）、 PC、CA等塑料的流動(dòng)性隨溫度變化較大。對(duì)PE、POM、則溫度增減對(duì)其流動(dòng)性影響較小。所以前者在成型時(shí)宜調(diào)節(jié)溫度來(lái)控制流動(dòng)性。

②壓力注塑壓力增大則熔融料受剪切作用大，流動(dòng)性也增大，特別是PE、POM較為敏感，所以成型時(shí)宜調(diào)節(jié)注塑壓力來(lái)控制流動(dòng)性。

③模具結(jié)構(gòu)澆注系統(tǒng)的形式，尺寸，布置，冷卻系統(tǒng)設(shè)計(jì)，熔融料流動(dòng)阻力（如型面光潔度，料道截面厚度，型腔形狀，排氣系統(tǒng)）等因素都直接影響到熔融料在型腔內(nèi)的實(shí)際流動(dòng)性，凡促使熔融料降低溫度，增加流動(dòng)性阻力的則流動(dòng)性就降低。模具設(shè)計(jì)時(shí)應(yīng)根據(jù)所用塑料的流動(dòng)性，選用合理的結(jié)構(gòu)。成型時(shí)則也可控制料溫，模溫及注塑壓力、注塑速度等因素來(lái)適當(dāng)?shù)卣{(diào)節(jié)填充情況以滿足成型需要。

注塑模具設(shè)計(jì)的基本要求

對(duì)注塑模具設(shè)計(jì)的基本要求可概括為如下方面。 保證塑件的質(zhì)量及尺寸穩(wěn)定性塑件的質(zhì)量 包括外觀質(zhì)量和內(nèi)部質(zhì)量，優(yōu)良的外觀質(zhì)量包括完整而清晰的結(jié)構(gòu)形狀，符合要求的表面粗糙度(包括蝕紋和噴砂等)，沒(méi)有熔接痕、銀紋、震紋及黑點(diǎn)、黑斑等注塑缺陷。優(yōu)良的內(nèi)部質(zhì)量包括不能存在組織

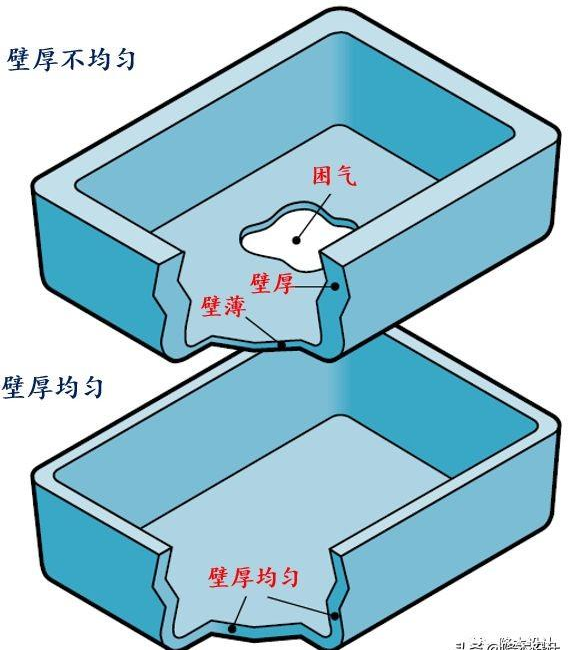

不均勻壁厚導(dǎo)致其它外觀缺陷例如困氣分析

壁厚均勻是塑膠件設(shè)計(jì)的一個(gè)非?；镜脑瓌t。據(jù)我觀察，大多數(shù)的工程師都知道這個(gè)原則，但是很多都認(rèn)為這個(gè)不重要、選擇任性設(shè)計(jì)而不遵守。 當(dāng)注塑產(chǎn)品第一次試摸發(fā)現(xiàn)各種質(zhì)量問(wèn)題，例如縮水、變形翹曲、內(nèi)應(yīng)力和困氣等時(shí)，首先想到的是通過(guò)調(diào)整注塑工藝參數(shù)來(lái)解決，當(dāng)多次調(diào)整問(wèn)題

影響注塑產(chǎn)品磁鐵斷裂的因素原因

如上圖所示：為磁鐵斷裂的圖片；我們?cè)谒芰现破芳庸ぷ⑺艹尚蜁r(shí)；首先要保證在成型前磁鐵是完整的。磁鐵斷裂主要是受到外力的作用造成的，所以在成型時(shí)，注射壓力對(duì)于磁鐵斷裂影響最大，從各方面的因素考慮都是基于如何降低注射壓力。比如降低保壓壓力、升高材料溫度、加快流動(dòng)性，都是最終降低

注塑機(jī)的液壓系統(tǒng)

注塑加工廠家的注塑機(jī)液壓系統(tǒng)受電氣控制系統(tǒng)的推動(dòng)，通過(guò)浸壓傳動(dòng)系統(tǒng)去推動(dòng)機(jī)械傳動(dòng)部分，塑料制品的生產(chǎn)也可以說(shuō)是注想成型各動(dòng)作的動(dòng)力源，依靠波壓執(zhí)行元件推動(dòng)機(jī)械傳動(dòng)系統(tǒng)工作，將液壓能轉(zhuǎn)換為機(jī)械能。波壓傳動(dòng)系統(tǒng)主要以動(dòng)力元件油泵為核心器件，通過(guò)控制元器件(名種流量、壓力和方向閥)驅(qū)動(dòng)執(zhí)

塑料注塑變形的原因分類

操作：操作習(xí)慣不好。操作員不按照規(guī)定放置項(xiàng)出的制品，注塑成型產(chǎn)品在還未完全冷卻時(shí)可能產(chǎn)生了翹曲。產(chǎn)品設(shè)計(jì)：塑料注塑產(chǎn)品結(jié)構(gòu)設(shè)計(jì)不合理，壁厚差異大。產(chǎn)品形狀結(jié)構(gòu)異常復(fù)雜。 材料：①塑料含水量過(guò)多(除濕干燥不完全) &nbs
